Mengapa Kain Gentian Karbon Ideal untuk Komponen Struktur Ringan?

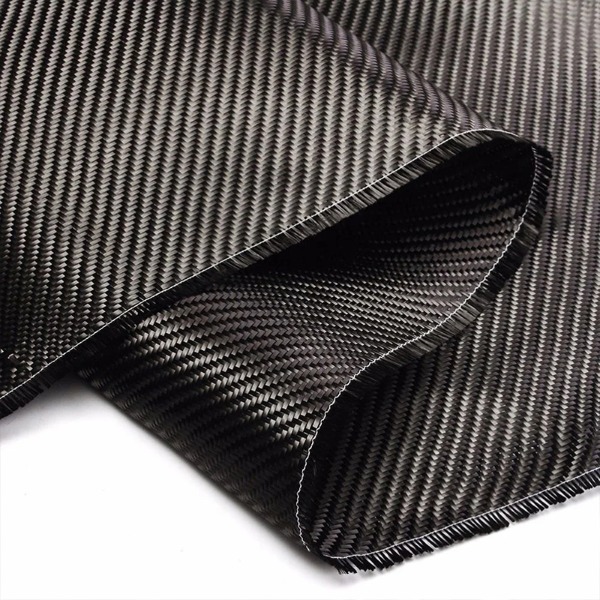

Dalam mencari bahan yang mengurangkan jisim tanpa mengorbankan prestasi mekanikal, jurutera telah beralih secara progresif daripada logam kepada komposit termaju. Antaranya, kain gentian karbon menonjol sebagai tetulang utama untuk komponen struktur ringan. Fabrik tenunan ini, yang terdiri daripada filamen karbon berterusan, menawarkan gabungan ketumpatan rendah, kekuatan tegangan tinggi dan kekakuan yang luar biasa. Apabila tertanam dalam matriks polimer, ia menjadi tulang belakang komponen yang digunakan dalam aeroangkasa, automotif, peralatan sukan dan kejuruteraan awam.

Memahami mengapa kain gentian karbon sangat berkesan memerlukan melihat sifat asasnya, cara ia dibandingkan dengan bahan konvensional, dan cara seni binanya boleh disesuaikan dengan keadaan pemuatan tertentu.

Logik Struktur Di Sebalik Kain Gentian Karbon

Komponen struktur mesti menahan lenturan, kilasan, ketegangan dan mampatan dengan pesongan yang minimum. Pengurangan berat meningkatkan kecekapan: kurang inersia, penggunaan bahan api yang lebih rendah dan pengendalian yang lebih mudah. Kain gentian karbon mencapai ini melalui tiga ciri utama:

• Kekakuan spesifik yang tinggi – Kekukuhan per unit ketumpatan adalah beberapa kali lebih tinggi daripada keluli atau aluminium.
• Anisotropi yang boleh disesuaikan – Kekuatan dan kekakuan boleh diorientasikan di sepanjang laluan beban dengan memilih corak anyaman dan urutan susun lapis.
• Toleransi kecacatan – Kain mengedarkan rekahan setempat merentasi pelbagai gentian, mengelakkan kegagalan mengejut.

Tidak seperti pita satu arah, yang memberikan kekakuan dalam satu arah, kain gentian karbon menawarkan sifat seimbang dalam satah fabrik. Ini menjadikannya sangat sesuai untuk cangkerang struktur berdinding nipis, kulit panel sandwic, dan komponen dengan lengkungan kompleks di mana beban datang dari pelbagai arah.

Sifat Bahan Perbandingan

Untuk menghargai kelebihan kain gentian karbon, perbandingan langsung dengan bahan struktur tradisional sangat membantu. Jadual di bawah meringkaskan penunjuk mekanikal ternormal. Ambil perhatian bahawa nilai tepat berbeza dengan jenis gentian, seni bina tenunan, dan sistem resin, tetapi kedudukan relatif kekal konsisten.

Seperti yang ditunjukkan, kain gentian karbon memberikan nisbah kekakuan kepada berat kira-kira 8 hingga 10 kali lebih tinggi daripada keluli. Dari segi praktikal, rasuk struktur yang diperbuat daripada kain gentian karbon boleh mempunyai berat 70–80% kurang daripada rasuk keluli dengan kekakuan lentur yang sama. Tambahan pula, ketahanan keletihannya di bawah beban kitaran jauh melebihi logam, yang penting untuk struktur bergerak seperti lengan robot, permukaan kawalan pesawat atau rangka basikal.

Kepelbagaian Seni Bina: Tenunan dan Bentuk

Salah satu hujah yang paling kuat untuk menggunakan kain gentian karbon ialah pelbagai corak tenunan yang tersedia. Setiap corak mempengaruhi kebolehlenkapan, aliran resin, dan isotropi mekanikal.

Untuk komponen struktur yang ringan, tenunan kepar dan satin sering diutamakan kerana ia mudah menepati acuan tanpa berkedut. Ini memastikan pecahan isipadu gentian seragam dan meminimumkan pembentukan lompang. Selain itu, kelim (kegelombang) yang wujud dalam kain tenunan sedikit mengurangkan kekuatan mampatan berbanding pita satu arah tetapi banyak meningkatkan toleransi dan pengendalian kerosakan impak semasa susun atur.

Pengoptimuman Sarung Beban dengan Kain Gentian Karbon

Pereka bentuk memilih kain gentian karbon bukan sahaja untuk penjimatan berat tetapi juga untuk kecekapan arah. Contohnya:

• Struktur yang didominasi lentur (cth., lengan dron, anggota prostetik): Letakkan lapisan kain dengan gentian berorientasikan pada 0° dan ±45° untuk mengimbangi kekakuan membujur dan rintangan ricih.
• Aci bermuatan kilasan (cth., aci pemacu, bilah pemutar): Gunakan kain pincang ±45° atau gabungan gelung dan lapisan heliks.
• Panel yang terdedah kepada hentaman (cth., lantai kereta lumba, bekas pelindung): Lapiskan kain tenunan satin dengan celahan nipis lapisan dikeraskan termoplastik.

Oleh kerana kain gentian karbon tersedia dalam modulus perantaraan, modulus tinggi dan gred modulus standard, kekakuan boleh diperhalusi tanpa mengubah geometri. Pendekatan modular ini mengelakkan terlalu banyak kejuruteraan dan mengurangkan sisa bahan.

Keserasian Pembuatan

Satu lagi sebab kain gentian karbon mendominasi komponen struktur ringan ialah keserasiannya dengan proses fabrikasi yang telah ditetapkan. Kaedah utama termasuk:

• Pengawetan autoklaf layup prepreg – Kualiti tertinggi untuk aeroangkasa. Kain didatangkan pra-impregnasi dengan resin, menawarkan penjajaran gentian yang tepat.
• Layup basah / letak tangan – Sesuai untuk bahagian yang besar, sekali sahaja seperti bilah turbin angin atau bahagian automotif tersuai.
• Pengacuan pemindahan resin (RTM) – Kain diletakkan kering dalam acuan tertutup, kemudian resin disuntik. Cemerlang untuk pengeluaran volum sederhana dengan kemasan permukaan yang baik.
• Infusi dengan bantuan vakum – Sesuai untuk panel komposit yang besar; kain bertindak sebagai medium aliran, memastikan pengedaran resin sekata.

Setiap kaedah memanfaatkan keupayaan fabrik untuk mengekalkan ketebalan seragam, menahan pencucian gentian (pergerakan semasa suntikan resin), dan memberikan sifat mekanikal yang boleh diramal. Berbanding gentian kaca tikar rawak atau gentian karbon cincang, kain gentian karbon tenunan menawarkan kepastian reka bentuk yang lebih tinggi.

Pertimbangan Ekonomi dan Kitaran Hayat

Walaupun kain gentian karbon mempunyai kos bahan mentah yang lebih tinggi daripada logam atau gentian kaca, nilai kitaran hayatnya untuk komponen struktur ringan selalunya lebih tinggi. Jisim yang dikurangkan membawa kepada penggunaan tenaga yang lebih rendah dalam aplikasi bergerak. Untuk struktur statik seperti jambatan atau gantri robot, komponen yang lebih ringan membenarkan bingkai sokongan yang lebih kecil dan asas yang lebih murah.

Tambahan pula, pembaikan lamina kain gentian karbon yang rosak boleh dilaksanakan melalui ikatan tampalan atau suntikan resin, memanjangkan hayat perkhidmatan. Teknologi kitar semula (pirolisis, solvolisis) telah matang, membolehkan pemulihan kain gentian karbon bersih daripada komponen akhir hayat untuk digunakan dalam aplikasi yang tidak kritikal. Potensi pekeliling ini mengukuhkan kedudukan bahan dalam industri berfokuskan kemampanan.

Had dan Langkah Berjaga-jaga Reka Bentuk

Tiada bahan yang sempurna. Jurutera mesti mengakui batasan khusus kain gentian karbon:

• Mod kegagalan rapuh – Tidak seperti hasil logam, patah komposit boleh berlaku secara tiba-tiba. Reka bentuk memerlukan faktor keselamatan dan redundansi.
• Kakisan galvanik – Sentuhan langsung dengan aluminium atau keluli dalam persekitaran basah menyebabkan kakisan galvanik. Lapisan pengasingan elektrik adalah wajib.
• Kekonduksian terma – Gentian karbon adalah konduktif elektrik dan haba, yang mungkin memerlukan penebat dalam aplikasi elektronik atau kriogenik.
• Lapis pengedap termutakhir – Tepi kain mentah boleh bergoyang; lamina yang dipangkas memerlukan pengedap untuk mengelakkan kemasukan lembapan.

Apabila faktor ini ditangani dengan betul, kain gentian karbon kekal sebagai pilihan yang tiada tandingan untuk komponen struktur yang ringan.

Kesimpulan

Kain gentian karbon memberikan cadangan unik untuk komponen struktur ringan: kekukuhan yang luar biasa setiap berat, anisotropi yang boleh direka bentuk, pelbagai seni bina anyaman dan keserasian dengan proses komposit standard. Walaupun kos awal dan kegagalan rapuh memerlukan kejuruteraan yang teliti, faedah dalam pengurangan jisim, hayat keletihan dan kesesuaian tidak dapat ditandingi oleh logam konvensional atau fabrik gentian kaca.

Soalan Lazim

S1: Bolehkah kain gentian karbon digunakan untuk bahagian struktur yang menanggung beban tanpa tetulang logam?
ya. Banyak komponen menanggung beban seperti rasuk lantai pesawat, monocoque kereta lumba dan lengan robot dibuat sepenuhnya daripada komposit kain gentian karbon. Reka bentuk dan ketebalan lapis yang betul dipilih untuk mengendalikan beban yang dijangkakan tanpa sisipan logam. Kelengkapan logam kadangkala ditambah pada sambungan berbolted untuk mengurangkan kepekatan tegasan galas.

S2: Adakah kain gentian karbon lebih keras daripada aluminium atau keluli?
Secara mutlak, kain gentian karbon modulus standard (kekakuan ~70 GPa) adalah kurang tegar daripada keluli (~200 GPa) tetapi lebih tegar daripada aluminium (~69 GPa). Walau bagaimanapun, disebabkan ketumpatannya yang rendah (1.6 lwn. 2.7 g/cm³ untuk aluminium), kekukuhan khususnya (kekerasan/ketumpatan) adalah kira-kira tiga kali lebih tinggi daripada aluminium dan lapan kali lebih tinggi daripada keluli. Untuk reka bentuk kritikal berat, ini menjadikan kain gentian karbon berkesan "lebih kaku setiap kilogram."

S3: Adakah kain gentian karbon memerlukan alat khas untuk memotong dan menggerudi?
ya. Alat keluli standard cepat haus. Untuk fabrik kering, gunting seramik atau karbida disyorkan. Untuk lamina yang diawet, gerudi bersalut berlian dan burr adalah perlu untuk mengelakkan delaminasi. Pengekstrakan vakum dinasihatkan kerana habuk karbon adalah konduktif elektrik dan boleh merosakkan elektronik.

S4: Bagaimanakah kain gentian karbon berkelakuan di bawah suhu tinggi?
Gentian itu sendiri mengekalkan kekuatan melebihi 1000°C dalam suasana lengai, tetapi matriks polimer (biasanya epoksi) mengehadkan suhu perkhidmatan kepada 80–180°C untuk resin standard. Resin suhu tinggi (bismaleimide, polyimide) memanjangkan julat kepada 230–300°C. Untuk aplikasi di atas 300°C, kain gentian karbon boleh digunakan dengan matriks seramik (komposit CMC).

S5: Bolehkah kain gentian karbon diikat pada komponen struktur logam dengan selamat?
Ya, tetapi dengan langkah berjaga-jaga. Lapisan kain gentian kaca penebat sering diletakkan di antara kain gentian karbon dan logam untuk mengelakkan kakisan galvanik. Ikatan pelekat menggunakan epoksi struktur adalah lebih kuat daripada pengikat mekanikal untuk sambungan komposit-ke-logam, dengan syarat permukaan logam disediakan dengan betul (letupan pasir, agen gandingan silane).
